Что скрывают мотоциклетные генераторы?

18 января 2018
7825
2 минуты на прочтение
Ольга Лирон
Неутомимый в любознательности технолог.

Генераторы относятся к источникам электроэнергии, они заряжают аккумулятор, питают системы зажигания, регуляции, осветительные приборы, сигнализацию и иные потребители.

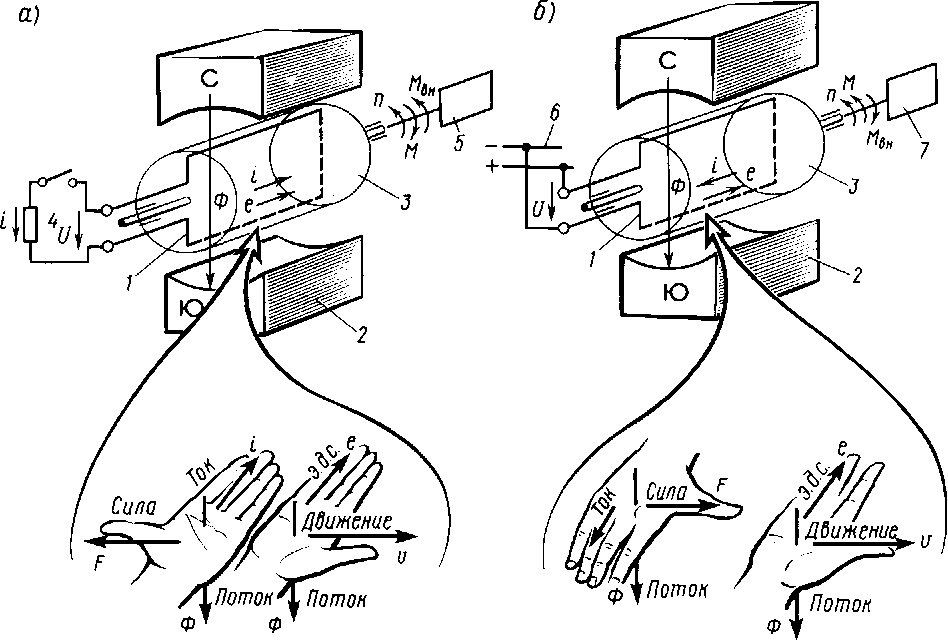

Суть генератора заключается в преобразовании механической энергии двигателя в электрическую, питающую остальные узлы. Энергия переходит в другое качество по средствам электромагнитной индукции. Это явление возникновения электрического тока в проводнике, когда его пересекают магнитными полями.

В мотоиндустрии генераторы постоянного тока давно вытесняют простые генераторы переменного тока, но это не значит, что их не встретишь на пыльных дорогах нашей страны. Ретро техника, некоторые мотороллеры, малокубатурные мотоциклы и естественно скутеры до сих пор могут носить в себе простейшие генераторы.

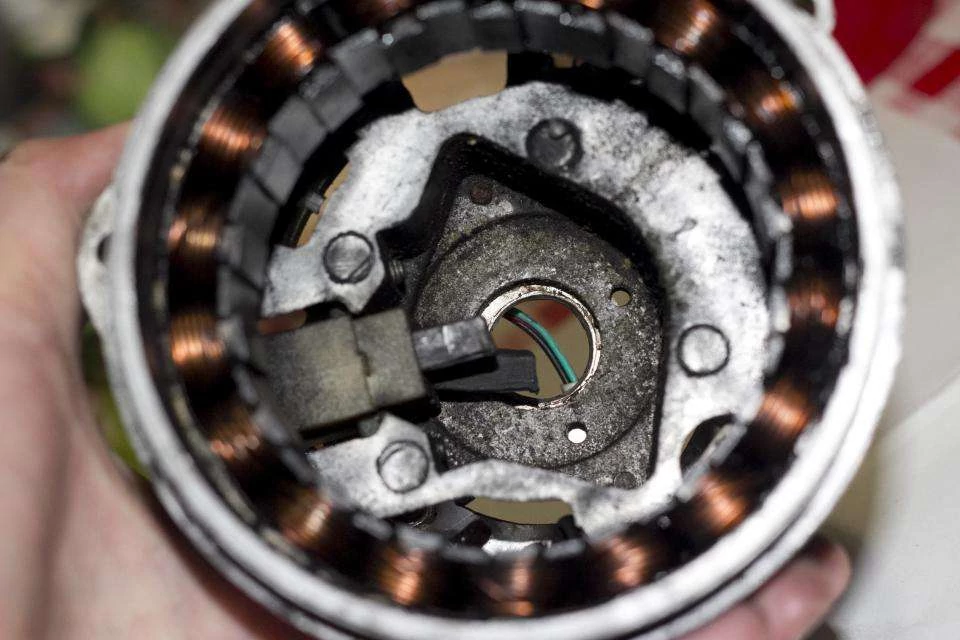

Устройство такого механизма состоит из вращающегося постоянного магнита и неподвижной обмотки, которая индуцирует электрический ток.

- Хорошо, умник, железный сердечник с обмоткой, вокруг наконечников которого вращается магнит, это понятно. Почему тогда ток переменный?

Если не перечитывать школьный учебник физики заново, но мыслить логически: при повороте магнита изменяется место полюсов, от чего изменяется направление силовых линий в сердечнике.

Выходит, что магнитные линии при переходе через сердечник то в одном, то в другом направлении в результате дают электрический ток, который, о чудеса, сам имеет разную направленность. Отсюда взялось название – переменного.

На этом же принципе работают приборы зажигания.

Однако, читая в характеристиках своего малокубатурного друга «маховичное магдинго» или «альтернатор», вы уже можете представлять, что за этим кроются источники переменного тока.

Замечу, что генераторы переменного тока без выпрямителя для зарядки аккумулятора не пригодны, отсюда усложнение конструкций и малое использование таких систем в современной мотоиндустрии.

Для выработки постоянного тока на генератор устанавливают изолированные друг от друга пластины. Сия конструкция называется «коллектор». Сам коллектор крепится к якорю и вращается вместе с ним.

 Все, кто прошел в юности боевое крещение Советским мотопромом, задавался вопросом, как не умереть от удара кикстартером простого Ижа, безусловно знакомо понятие «якорь». На самом деле под ним частенько подразумевают ротор.

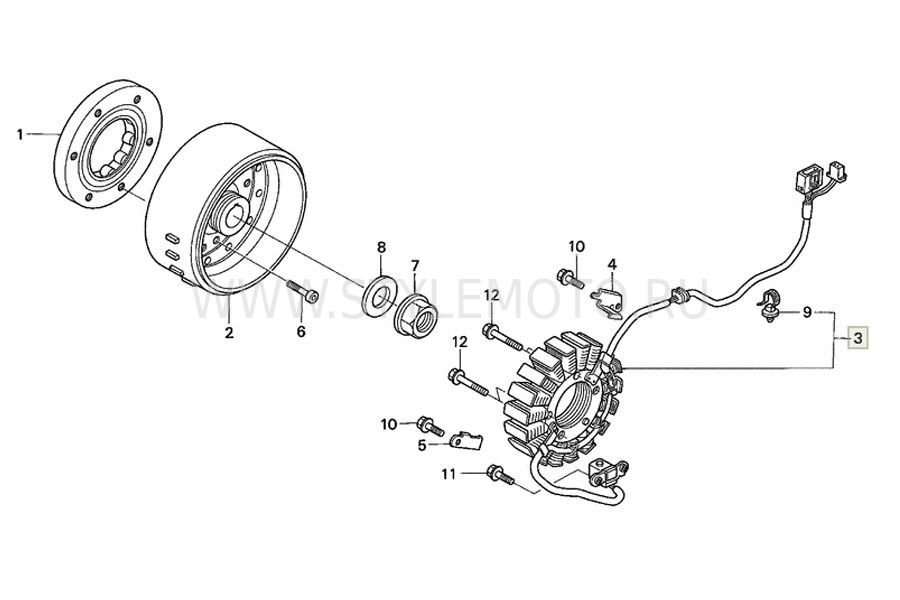

К основным элементам генератора постоянного тока относят:

  • Ротор
  • Статор
  • Коммутатор
  • Щетки
  • Корпус

При проверке электрической цепи мотоцикла, с генератором нужно быть максимально осторожным, так как напряжение в нем выше, чем в других узлах мотоцикла.

При повреждении какой-либо части генератора, ее возможно заменить на новую и система снова станет источником постоянного тока.
